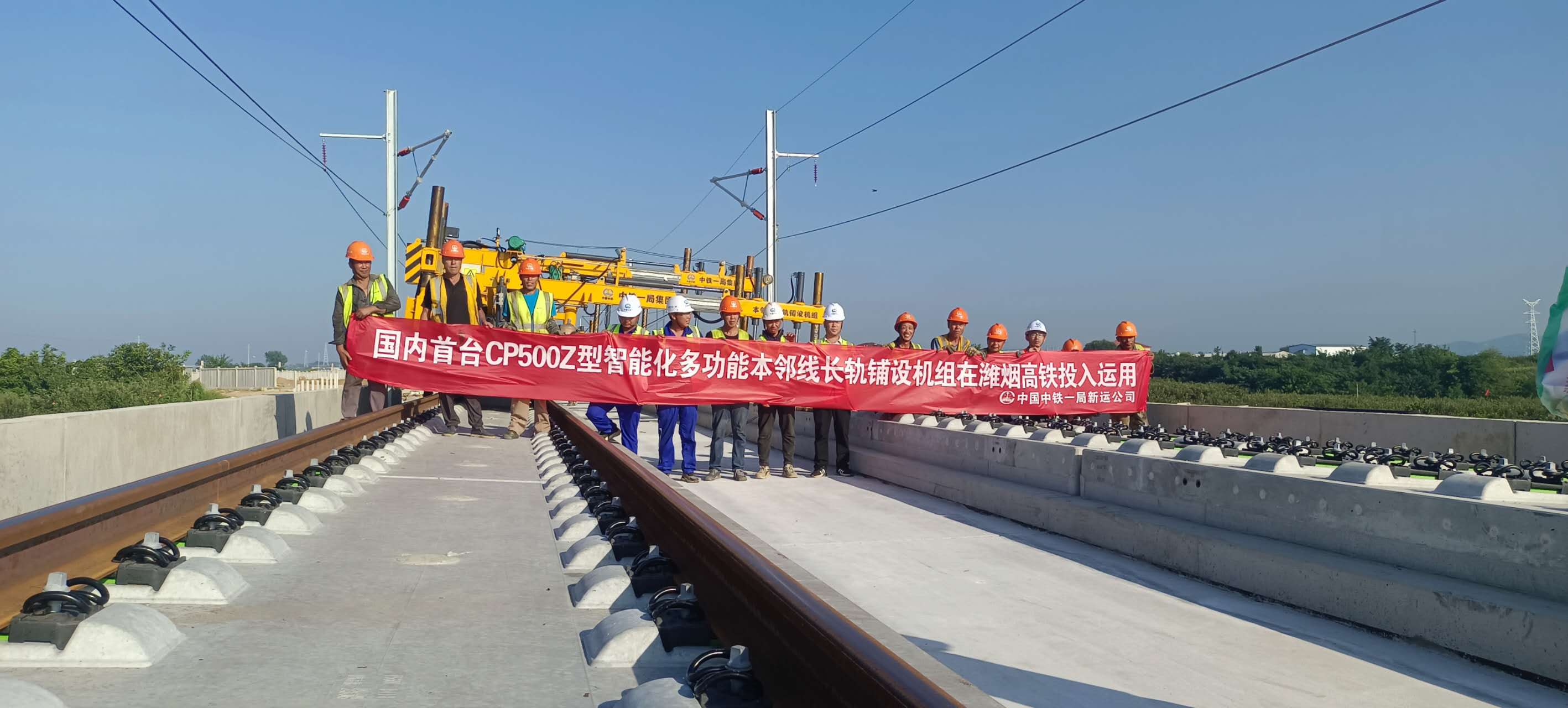

无缝铁路本邻线长轨铺设机
发布时间：2025/1/10 11:05:52
本邻线长轨铺设机组是我公司最新研制的，具有自动化程度高、铺设精度高、无损道床扣件、综合作业效率高、可靠性高、拥有我国自主知识产权等特点，能满足我国高速铁路无碴道床一次性铺设本线和邻线无缝线路的要求。本邻线长轨铺设机组是铁路铺轨施工专用设备，它主要由推送车、轨道平车、拨轨装置、配重装置、电控系统、液压系统、附件等组成。本设备使用先进的邻线铺轨施工方法，同时兼顾传统的本线牵引推送铺轨施工方法，实现一机两线长钢轨同步铺设，提升邻线铺轨作业效率，实现邻线铺轨、焊轨同股道同步作业，实现邻线股道间断铺设，实现车站双线钢轨铺设，降低长大下坡邻线铺轨的风险。
作业基本要求：
序号 | 项目 | 参数 | 备注 |
1 | 使用温度 | -20℃-+45℃ | |
2 | 环境相对湿度 | 月平均最大相对湿度不大于95% | |
3 | 工作海拔 | ≤2000m | |
4 | 最大工作风速 | 6级 | |
5 | 排放标准 | 国Ⅲ | |
6 | 行驶控制 | 联挂牵引行驶 | |
7 | 限界 | 运行时应满足铁路机车车辆限界：“GB146.1-83《标准轨距铁路铁路机车车辆限界》” | |
8 | 作业道床类型 | 无碴道床；有碴道床 | |
9 | 轨枕间距 | 600mm，误差不超过±20mm | |
10 | 线路轨距 | 标准轨距1435mm | |
11 | 线间距 | 标准线间距5000mm | |
12 | 车辆走行机构 | 铁路转向架，联挂牵引 | |
13 | 车辆制动系统 | 空气制动系统 | |
14 | 车辆最大挂运速度 | 50km/h | |
15 | 最大施工坡度 | 千分之三十 | |
16 | 施工人员 | 20人以内 | 含司机 |
17 | 钢轨类型 | 50kg/m、60kg/m、75kg/m | |
18 | 工作时通过的最小曲线半径 | 300m | |
19 | 运输方式 | 满足公路运输；与机车联挂运行。 | |
20 | 照明 | 照明良好，满足夜间作业要求 |
限界要求：
| GB/T 5600-2018 | 铁路火车通用技术条件 |
| GB/T 146.1 | 轨距铁路限界 第一部分：机车车辆限界 |
| TB/T 3276-2011 | 高速铁路用钢轨 |
| TB/T 2033-2003 | 轨道平车通用技术条件 |
本邻线长轨铺设机组是铁路铺轨施工专用设备，它主要由分轨推送车、轨道平车、拨轨装置、配重装置、电控系统、液压系统、附件等组成。本邻线长轨铺设机组采用推送式铺轨作业法，设备构成按机组前后位置组成：主要由分轨推送车 + 长轨铺设一号车 + 长轨铺设二号车 + 长轨铺设三号车。推送车由推送机构 + 分轨装置 + 升降滚筒 + 本线顺坡装置（可拆卸）组成。长轨铺设一号车由DT30L型轨道平车 + 一号拨轨装置组成。长轨铺设二号车由DT30L型轨道平车 + 二号拨轨装置 + 二号车配重 + 三号悬吊拨轨装置组成。长轨铺设三号车由DT30L型轨道平车 + 四号悬吊拨轨装置 + 三号车配重 + 五号拨轨装置组成。
3. 设备性能参数
1 | 铺轨机组质量 | 约80t | |
2 | 适用作业道床类型 | 无碴、有碴道床 | |
3 | 本线作业方式 | 牵引推送式铺轨 | |
4 | 邻线作业方式 | 导引顺坡式铺轨 | |
5 | 轨道平车型号 | DT30L型 | |
6 | 单个轨道平车载重 | 30t | |
7 | 工作效率（本线） | 2km/h | |
8 | 工作效率（邻线） | 1km/h | |
9 | 拨轨装置最小功率 | 25KW | |
10 | 配套使用车辆或机组 | WZ500G型大功率推送车 | |
WZ500C型钢轨牵引车 | |||
各型号钢轨运输车 | |||
11 | 一号拨轨装置 | 液压系统压力 | 16MPa |
最大横移量 | 800mm | ||
升降高度 | 300mm | ||
12 | 二号拨轨装置 | 液压系统压力 | 16MPa |
左右最大横移量 | 300mm | ||
升降高度 | 400mm | ||
13 | 三号拨轨装置 | 液压系统压力 | 16MPa |
悬梁回转速度 | 1.2r/min | ||
导框最大横移量 | 800mm | ||
导框升降高度 | 800mm | ||
电动葫芦额定载重量 | 2t | ||
电动葫芦起升速度 | 4m/min | ||
下方电动葫芦起吊位置距近车边最大间隙 | 400mm | ||
电动葫芦配置发电机 | 不小于10KW/380V | ||
14 | 四号拨轨装置 | 液压系统压力 | 16MPa |
悬梁回转速度 | 1.2r/min | ||
导框最大横移量 | 1100mm | ||
导框升降高度 | 1050mm | ||
电动葫芦额定载重量 | 2t | ||
电动葫芦起升速度 | 4m/min | ||
下方电动葫芦起吊位置距近车边最大间隙 | 1000mm | ||
电动葫芦配置发电机 | 不小于10KW/380V | ||
15 | 五号拨轨装置 | 液压系统压力 | 16MPa |
左右最大横移量 | 1000mm | ||
升降高度 | 800mm | ||
16 | DT30L型轨道平车 | 车辆自重 | 15t |
车辆载重 | 30t | ||
换长 | 1.46 | ||
最小通过曲线半径 | 100m | ||
联挂速度 | 50km/h | ||
构造速度 | 80km/h | ||
车辆定距 | 10000mm | ||
转向架轴距 | 1600mm | ||
车辆长度 | 16020 | ||
车面底板距轨面高（空车） | 820mm | ||
制动形式 | 120阀 | ||
